PTCKarakteristisk
PTC (positiv temperaturkoefficient)
PTC(Positive Temperature Coeffcent) är en klass av halvledarfunktionell keramik med en verklig temperaturkoefficient. Före övergångstemperaturen (Tc) hos PTc minskar motståndet med ökande temperatur; mellan övergångstemperaturen och den termiska flykttemperaturen ökar motståndet avsevärt med ökande temperatur, vilket är PTC-effekten.
PTC-effekt kan användas för att tillverka PTc termisk keramik för olika ändamål enligt olika temperaturkoefficienter; PTc-komponenter har fördelarna med hög tillförlitlighet, bekväm användning, säkerhet och energibesparing. Detta används i stor utsträckning inom många områden som hushållsapparater, kraftanläggningar, elektronisk utrustning och bilindustrin.
Tillämpningen av PTC-komponenter kan delas in i tre kategorier efter deras egna egenskaper: motstånd!tillämpning av temperaturegenskaper, strömtillämpning: tidskarakteristiktillämpning av spänning:strömkarakteristik(volt-amperekarakteristika)
Resistans-temperaturegenskaper

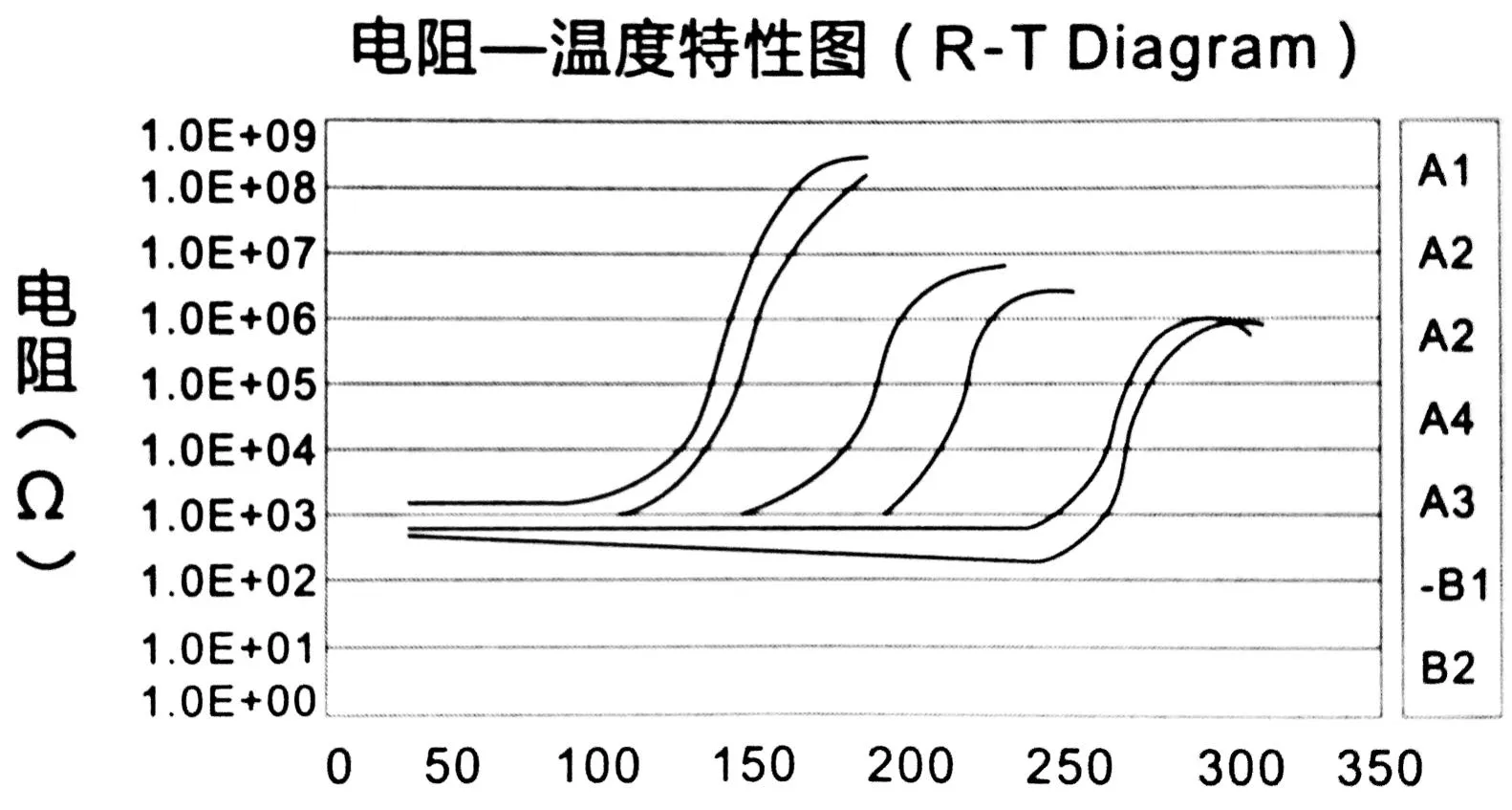

Resistans-temperaturkaraktäristiken för en PTC-komponent hänvisar till förhållandet mellan noll-effektresistansvärdet för komponenten och dess motståndskroppstemperatur vid en specificerad mätspänning. Bilden till vänster är det R-karakteristiska diagrammet, i tiguren är grupp A en hög CuriepunktPic{3} grupp Tc{3} och låg CuriepunktTc{3} PointType A används vanligtvis som temperaturavkänning, överhettningsskydd, motorstartare, och högtemperaturvärmeelement. Typ B används generellt som temperaturavkänning, överströms-orotektion, tidsdelavkomponenter och automatiska decaussers.
Aktuella-tidsegenskaper

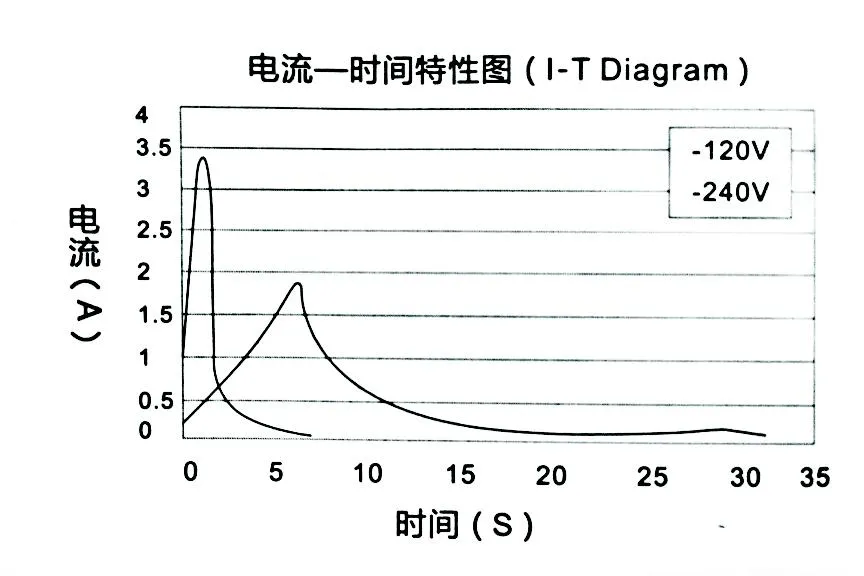

Ström-tidskarakteristiken för PTC-komponenten hänvisar till förhållandet mellan strömmen l som flyter genom komponenten och tiden T när en nominell arbetsspänning appliceras över PTC-komponenten. Typiska applikationer för ström-tidsegenskaper är: automatisk avmagnetisering, motorstart, fördröjningsväxling, etc.
Spännings-strömegenskaper

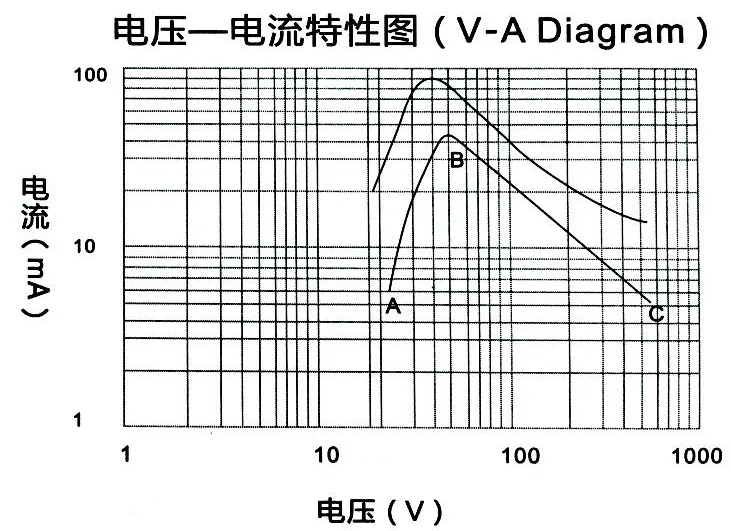

Spännings-strömkarakteristiken, även känd som volt-amperekarakteristiken, hänvisar till förhållandet mellan spänningen över mönstret i statisk luft vid rumstemperatur och dess konstanta ström. Det kan ses av figuren att kurvan har två sektioner av AB och BC; resistansen för AB-sektionen är i princip oförändrad, och komponentens självuppvärmningstemperatur ökar. BC-sektionen är nära kopplingstemperaturen. Anslut PTC-termistorn i serie med lasten för att korrekt välja resistans och driftsförhållanden. APTC-elementet fungerar som ett strömskydd för värmealstring. Den uppmätta stabila temperaturen kallas PTC yttemperatur (Ts) under en viss spänning och standardmiljö. Vid användning uppnår PTC en dynamisk kraftbalans-miljö i ett mycket litet temperaturintervall centrerat på yttemperaturen, vilket möjliggör automatisk temperaturkontroll. Beroende på behoven hos olika applikationer kan processen och formuleringen justeras för att producera olika motståndsområden och olika yttemperaturer.
Användningsområde
PTC-värmeelement är högteknologiska-produkter som är moderna och framtida. t används ofta inom lättindustri, bostäder, transport, rymd, jordbruk, medicin, miljöskydd, gruvdrift, civila maskiner och så vidare. Det har överlägsna fördelar jämfört med värmeelement som nickel, krom eller fjärrinfrarött.
Specialfunktioner konstant temperatur, temperaturreglering och automatisk temperaturkontroll
När AC- eller DC-spänningen appliceras på PTC-elementet är resistiviteten mycket låg vid Curiepunktstemperaturen; När Curie-punkttemperaturen har överskridits, ökar resistiviteten plötsligt, vilket gör att dess ström sjunker till ett stabilt värde, vilket ger automatisk kontroll av temperatur och konstant temperatur.
