Produktbeskrivning

Modellnummer: KSD314

Produktnamn: Termobrytare / Termiskt skydd

Spänning: 250V

Ström: 5A-45A

Temperaturområde: 50-250 grad

Material: plast eller metall

Märke: Senreach

product-453-307

KSD314-seriens snabbverkande termostat är ett förseglat bimetalliskt värmeskydd (3/4 "skiva). Arbetar under resistiv belastning har den en mycket hög belastningskapacitet, med en maximal ström på 45A. Serien är lämplig för elektriska apparater med hög effekt som temperaturkontroll eller överhettningsskydd.

KSD314 temperaturregulator är indelad i 6 underserier enligt olika struktur och applikation. De är KSD314-V, KSD314-Q, KSD314-R, KSD314-U, KSD314-T och KSD314-F.

Tekniska parametrar för underserien:

Underserie	Åtgärdstyp	Switch Struktur	Betyg	Max. OT	Livscyklar
KSD314-V	Automatisk återställning	SPST, Normal stäng eller Normal öppen	250V 45A 125V 45A	140 grader	10,000
KSD314-V	Automatisk återställning	SPST, Normal stäng eller Normal öppen	250V 25A 125V 25A	180 grader	100,000
KSD314-F	Dubbel temperatur automatisk återställning	SPST, Normal nära	250V 45A 125V 45A	140 grader	10,000
KSD314-F	Dubbel temperatur automatisk återställning	SPST, Normal nära	250V 25A 125V 25A	180 grader	100,000
KSD314-R	Manuell återställning	SPST, Normal nära	250V 45A 125V 45A	140 grader	10,000
KSD314-U	One shot typ	SPST, Normal nära	250V 45A 125V 45A	140 grader	100,000
KSD314-T	Elektrisk självhållning (Spänningsupprätthållstyp)	SPST, Normal nära	250V 45A 125V 45A	140 grader	10,000
KSD314-T	Elektrisk självhållning (Spänningsupprätthållstyp)	SPST, Normal nära	250V 25A 125V 25A	180 grader	10,000
KSD314-F	Automatisk återställning	SPDT	250V 25A 125V 25A	180 grader	100,000

product-453-307

KSD314-V-serien

KSD314-V-serien är en termostat av typen SPST med automatisk återställning. Det kan vara normalt stängt eller normalt öppet. Huset är tillverkat av högtemperaturbeständigt hartsmaterial med en max driftstemperatur på 180 grader. Tryckklassificeringen är grundisolering och vissa ytterligare åtgärder kan vidtas för att uppnå en förstärkt isoleringsnivå.

product-826-615

KSD314-T-serien

KSD314-T-seriens termostat tillhör den spänningsupprätthållna termiska brytaren. När termostaten når driftstemperaturen kopplas den från och förblir frånkopplad tills den externa strömförsörjningen stängs av. Jämfört med den manuellt återställda produkten (KSD314-R) ger den fler återanvändbara och pålitliga skyddsfunktioner. KSD314-T är lämplig för elektriska apparater med höga tillförlitlighetskrav för säkerhetsskydd, speciellt för elvärmare.

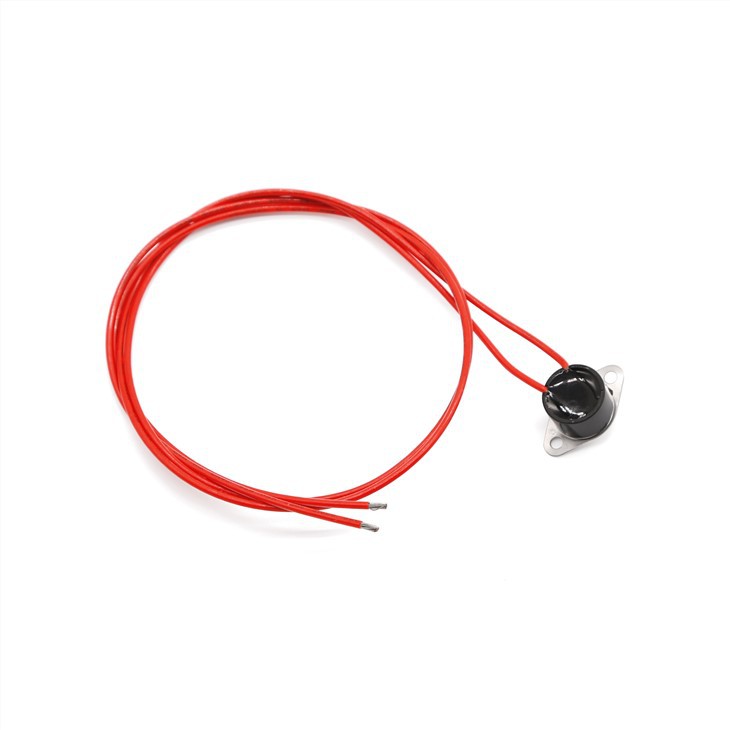

Produktbild

product-1000-611

product-1040-1016

Installations- och användningsriktning

Jordningsmetod: Genom termostatens metallkopp ansluten till den jordade metalldelen.
Termostaten ska användas i en miljö med högst 90 procent luftfuktighet och fri från frätande, brandfarliga gaser och ledande damm.
När en termostat används för att detektera temperaturen på ett fast föremål, ska dess lock vara nära den uppvärmda delen av föremålet. Samtidigt bör termiskt fett eller andra liknande egenskaper hos det termiska mediet beläggas på ytan av locket.
Om en termostat används för att känna av temperaturen på en vätska eller ånga, rekommenderas starkt en version med en kopp av rostfritt stål. Var dessutom uppmärksam på att förhindra att vätskor kommer in i/träder in i termostatens isolerade delar.
Toppen av koppen får inte tryckas in i diskhon för att inte påverka termostatens temperaturkänslighet eller dess andra funktioner negativt.
Vätskan måste hållas borta från termostatens insida! Basen måste excitera alla krafter som kan orsaka en spricka; Den bör hållas ren och borta från elektrisk förorening för att förhindra kortslutningsskador orsakade av försvagad isolering.
Böj terminaler; annars kan tillförlitligheten hos elektriska anslutningar påverkas.
